弊社はレーザを用いたマイクロ接合技術をベースとし観察系、測定機器、光学部品の提案、製造を行ってきました。今後も電子部品の微細化が進むにあたり必要不可欠な技術であります、お困りの際はぜひご相談ください。
マイクロエッヂプロセス株式会社

NEWS & TOPICS ニュース・お知らせ

2018.10.04
2018年11月13日~15日開催予定の「光とレーザーの科学技術フェア 2018」に出展致します。
2018.10.01
さがみはら産業創造センター内の居室318号室から広めの208号室に移りました
2018.08.22
産経新聞(南関東版)に青色半導体レーザの広告を掲載。
2018.06.20
「オプトロニクス・オンライン展示会サイト」に当社情報も掲載!
2018.05.31
アップデート情報に、情報誌「SICかわらばん」をアップしました
2018.04.24
明日からの「レーザーEXPO」に『新開発品:温度制御付き同軸照射青色半導体レーザ』を出展します。
2018.02.15
さがみはら産業創造センターの居室に移転致しました。
2018.01.15
「高出力ファイバ結合型 青色半導体レーザ」新発売
2017.12.21
2018年4月25日~27日に開催予定である「レーザーEXPO 2018」に出展致します。
2017.10.19
2018年2月7日~9日の日程で開催予定である「テクニカルショウヨコハマ2018」のKIPブースに当社も出展致します。
2017.07.04
微細加工サンプル写真をUPしました。
2017.06.01
さがみはら産業創造センターの情報誌「KAWARABAN 6月号」に当社のことが掲載されました。
2016.08.20
ホームページが公開されました。

☆ 新 開 発 品 情 報 ☆

☆新 開 発 品☆
「温度制御付き同軸照射青色半導体レーザ」
春の「レーザーEXPO」に続き、「光とレーザー
の科学技術フェア2018」に出展しました!
ご来場いただき誠にありがとうございました。

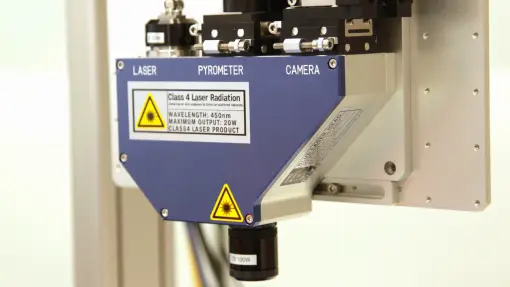

CCDカメラと放射温度計をレーザ射出ヘッドの同光軸で一体化させ、温度フィードバック制御可能にしたレーザシステム品です。
詳細は技術レポートをご覧下さい。

技術レポートPDFを表示

☆ 新 製 品 情 報 ☆

☆新 製 品☆

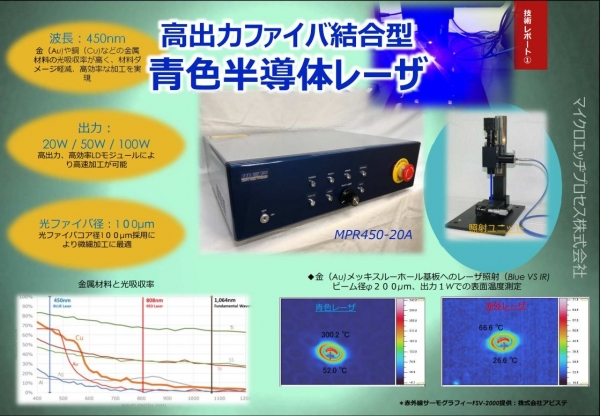

「高出力ファイバ結合型 青色半導体レーザ」
2018年 2月より展示会に出展!

金(Au)や銅(Cu)など金属材料の光吸収率の高い波長
450nmを用いた青色レーザです。

半田付け加工等の用途で大いに期待される波長帯です。
お気軽にお問合せください!!

技術レポートPDFを表示

マイクロエッヂプロセスについて

半導体関連、電気電子関連の装置や計測 、部品など長年にわたり携わってきました。
そのノウハウを活かして2015年に会社設立。固有の技術や情報及び生産ネットワークによりお客様のご要望に応え、これからも成長して行きたいと考えます。

特徴は、レーザを用いたマイクロ接合技術ベースの観察系、測定機器、レーザ加工機や光学部品の提案と製造、そして各種加工機を用いた受託加工です。

特に、半導体業界の一部上場メーカー様とレーザ微細加工を用いた装置開発を長年に渡り行なっております。
数ミクロンレベルの部品接合に対して、当社の強みである光学技術と経験をもとにお客様のご要望にお応えしてきました。
もちろん、レーザ加工装置に付随する観察光学系から治工具にいたるまで、生産に関わる設備開発も行なっております。


お困りの際はぜひご相談ください。
レーザーマイクロ接合技術 レーザー微細加工 光学部品 光学系設計製作 空間電荷測定
マイクロエッヂプロセス株式会社 〒252-0131 神奈川県相模原市緑区西橋本5-4-21
さがみはら産業創造センター SIC1-208
